Tubos de cobre TD04 TH04 do berílio CuBe2 para a indústria

Tubos de cobre de alta qualidade TD04 do berílio CuBe2 TH04 para a indústria

Descrição normal do produto:

Nome do produto: Liga de cobre do berílio

Categoria: Cube2/C17200/DIN.2.1247

Padrão: ASTM, AMS, SAE

Especificação de produto: nós poderíamos fornecer a liga de cobre do berílio que concorda a exigência de clientes.

Prazo de entrega: Geralmente no prazo de 20~35 dias

Pacote: Embalado no caso de madeira

Tipo de produto: ® de CUBERYLLIUM

Composição quimica:

Categoria do produto: ®-172DE CUBERYLLIUM(UNS. C17200)

Berílio (seja): 1.80-2.00%

Cobalto (Co) + níquel (Ni): 0,20% minutos

Cobalto (Co) + níquel (Ni) + ferro (Fe): 0,60% máximo

Ligação: 0,02% máximo

Cobre (Cu): Equilíbrio

Nota: Igual positivo de cobre das adições 99,5% mínimos.

Padrão de Produdct do fim da liga de cobre Cube2/C17200 de Cuberyllium:

Propriedades físicas típicas:

A tecnologia a mais importante do ® de CUBERYLLIUM

: Tratamento térmico

O tratamento térmico é o processo o mais importante para este sistema da liga. Quando todas as ligas de cobre forem hardenable pela trabalho a frio, o cobre do berílio é original em ser hardenable por um tratamento térmico simples da baixa temperatura. Envolve duas etapas básicas. O primeiro é chamado recozimento da solução e o segundo, a precipitação ou o endurecimento de idade.

B: Recozimento da solução

Para a liga típica CuBe1.9 (1,8 - 2%) a liga é aquecida entre 720°C e 860°C. o berílio contido “é dissolvido neste momento essencialmente” na matriz de cobre (fase alfa). Rapidamente extinguindo à temperatura ambiente esta estrutura da solução contínua é retida. O material nesta fase é muito macio e dútile e pode ser prontamente frio trabalhado tirando, formando o rolamento, ou o título frio. A operação do recozimento da solução é parte do processo no moinho e não é usada tipicamente pelo cliente. A temperatura, tempo na temperatura, extingue a taxa, tamanho de grão, e a dureza é todos os parâmetros muito críticos e é controlada firmemente por ohmalloy.

C: Endurecimento de idade

O endurecimento de idade significativamente aumenta a força de material. Esta reação é realizada geralmente em temperaturas entre 260°C e 540°C segundo a liga e características desejadas. Este ciclo faz com que o berílio dissolvido precipite como uma fase rica do berílio (gama) na matriz e nos limites de grão. É a formação deste precipita que causa o grande aumento na força material. O nível de propriedades mecânicas alcançadas é determinado na temperatura e o tempo na temperatura. Deve-se reconhecer que o cobre do berílio não tem nenhuma característica de envelhecimento da temperatura ambiente.

Propriedades mecânicas e elétricas do berílio de cobre Rod&Bar e do tubo de CUBERYLLIUM®-172

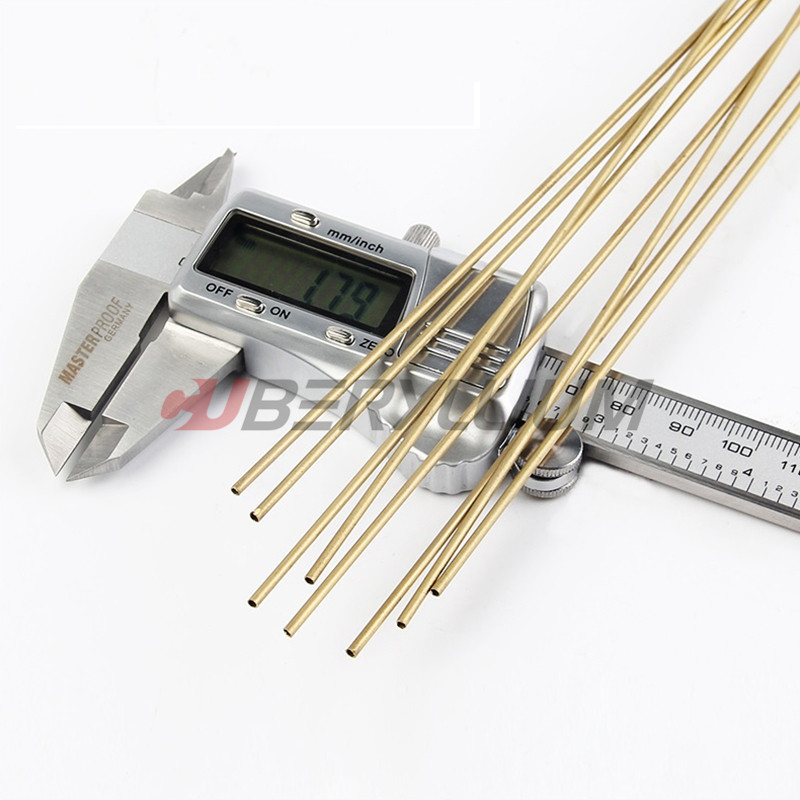

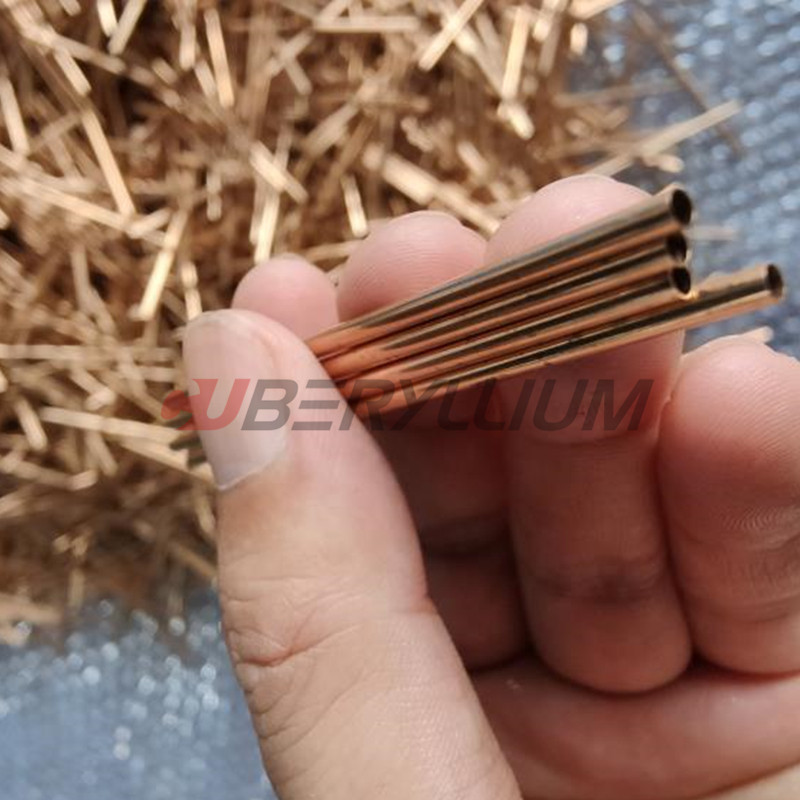

Fotos do produto:

CUBERYLLIUM ®-172 é o berílio de cobre o mais geralmente especificado, em suas condições endurecidas idade, CUBERYLLIUM®-172 alcança o mais de grande resistência e a dureza de toda a liga baixa de cobre comercial. A resistência à tração final pode exceder 1360Mpa (ksi 200), quando a dureza aproximar Rockwell C45. Também, na condição inteiramente envelhecida, a condutibilidade elétrica é um mínimo de 22% IACS (padrão de cobre recozido internacional). A liga 172 igualmente exibe a resistência excepcional ao abrandamento de esforço em temperaturas elevados.

Mais produtos:

Mais escala das ligas de cobre e de cobre, na série completa de formas: Lista da folha, da barra, dos tubos, das tiras e do fio como abaixo:

C17000/170 (CuBe1.7, 2,1245, Alloy165)
C17200/172 (CuBe2, 2,1247, Alloy25)
C17300/173 (CuBe2Pb, 2,1248, AlloyM25)
C17500/175 (CuCo2Be, 2,1285, Alloy10)
C17510/1751 (CuNi2Be, 2,0850, Alloy3)

FAQ:

Q1: Que são as vantagens o cobre do berílio de CUBERYLLIUM®?

A1: 1: O peso o mais grande da bobina podia ser o alcance 1200kg/Coil

2: Nós somos a única pessoa que derretendo pela fornalha semi-contínua do vácuo.

3: Superfície que lustra mais para clientes superiores.

Q2: Porque você que derrete pela fornalha semi-contínua do vácuo?
A2: Podia ser obter o lingote moldado sem gás, segregação menor, refinamento de grão.

Q3: Poderia você produzir a tira do cobre do berílio pelo processo endurecido moinho?
A3: Sim, nós poderíamos produzir SOMOS (TM00), 1/2HM (TM01) .HM (TM04) XHM (TM06) XHMS (TM08). , nós somos a única fábrica poderíamos fazer para endurecer a tira em China.

Q4: Que é os termos do pagamento?
A4: Nós aceitamos T/T, L/C, Paypal etc. Pode ser negociado quando a quantidade é diferente.
