Todos os Produtos
Pessoa de Contato : Yomi
Número de telefone : +8617376550856
whatsapp : 8617376550856

Tira de cobre endurecida do moinho de tiras da folha do cobre do berílio de CW101C C17200 XHM TM06

  • CW101C C17200 XHM TM06 Beryllium Copper Foil Strips Mill Hardened Copper Strip
  • CW101C C17200 XHM TM06 Beryllium Copper Foil Strips Mill Hardened Copper Strip
Lugar de origem China
Marca CUBERYLLIUM®
Certificação ISO,SGS
Número do modelo CW101C (C17200)
Quantidade de ordem mínima 50
Preço 30USD
Detalhes da embalagem na bobina embalada no caso de madeira
Tempo de entrega 10~15days
Termos de pagamento L/C, T/T, Western Union
Habilidade da fonte 200T/Month

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome Tiras da folha do cobre do berílio Max Coil Wt. 2T
O mais finamente grosso. 0.02mm Max Width 305mm
Padrão ASTM B194, SAE J463, J461 Dureza 300~360HV
Manipulação segura Nenhum risco para a saúde especial. Propriedade fazendo à máquina Bom
Superfície Brilhante/lustrado Nivelamento Bom
Estado XHM (TM06) Aplicação Pelas molas
Destacar

c17200 tm06

,

Folha do cobre do berílio de C17200 XHM TM06

,

canal de cobre do berílio
Deixe um recado
Descrição de produto

O moinho do estado TM06 das tiras CW101C da folha do cobre do berílio (C17200) XHM endureceu a tira de cobre

Descrição normal do produto:

Nome do produto: Tiras de cobre da folha do berílio

Categoria: CW101C (C17200)

Padrão: ASTM B194, SAE J463, J461

Especificação de produto: 0.1mmx250mm

Estado: XHM (TM06)

Aplicação típica: usado pelas molas

Tipo de produto: ® de CUBERYLLIUM



®-172Cube2igualmentenomeadode CUBERYLLIUM--UNS. (CDA172)o cobre do berílioC17200 é a liga de cobre o mais geralmente utilizada do berílio e é notável para suas mais de grande resistência e dureza comparados às ligas de cobre comerciais. A liga C17200 contém aproximado. 2% do berílio e consegue sua resistência à tração final pode exceder 1360Mpa, quando a dureza aproximar Rockwell C45. Entrementes, a condutibilidade elétrica é um mínimo de 22% IACS na condição inteiramente envelhecida. C17200 igualmente exibe a resistência excepcional ao abrandamento de esforço em temperaturas elevados.



Composição quimica da liga do cobre CW101C do berílio (C17200) (®-172de CUBERYLLIUM):

Categoria do produto: ®-172DE CUBERYLLIUM(UNS. C17200)

Berílio (seja): 1.80-2.00%

Cobalto (Co) + níquel (Ni): 0,20% minutos

Cobalto (Co) + níquel (Ni) + ferro (Fe): 0,60% máximo

Ligação: 0,02% máximo

Cobre (Cu): Equilíbrio

Nota: Igual positivo de cobre das adições 99,5% mínimos.



Propriedades físicas típicas da liga de cobre do berílio CW101C (C17200) (®-172de CUBERYLLIUM):

Densidade (g/cm3): 8,36
Densidade antes de endurecer de idade (g/cm3): 8,25
Módulo elástico (kg/mm2 (103)): 13,4
Coeficiente da expansão térmica (°C 20 200 ao °C m/m/°C): 17 x 10-6
Condutibilidade térmica (cal/(cm-s-°C)): 0,25
Escala de derretimento (°C): 870-980



Designações da têmpera das tiras CW101C do cobre do berílio (C17200) (®-172de CUBERYLLIUM):

Designação de Cuberyllium ASTM Propriedades mecânicas e elétricas da tira de cobre do berílio
Designação Descrição Resistência à tração
(Mpa)		 Renda a força 0,2% deslocada Por cento do alongamento DUREZA
(Alta tensão)		 DUREZA
Rockwell
Escala de B ou de C		 Condutibilidade elétrica
(% do IACS)
TB00 Solução recozida 410~530 190~380 35~60 <130>45~78HRB 15~19
1/2 H TD02 Metade duramente 580~690 510~660 12~30 180~220 88~96HRB 15~19
H TD04 Duramente 680~830 620~800 2~18 220~240 96~102HRB 15~19
HM TM04

Moinho endurecido		 930~1040 750~940 9~20 270~325 28~35HRC 17~28
SHM TM05 1030~1110 860~970 9~18 295~350 31~37HRC 17~28
XHM TM06 1060~1210 930~1180 4~15 300~360 32~38HRC 17~28



As aplicações de Magor do berílio CW101C de cobre (C17200) (®-172de CUBERYLLIUM):

  • Soldadura de resistência
  • Trabalho feito com ferramentas plástico da modelagem por injeção
  • Petróleo e gás
  • O espaço aéreo
  • Eletrônica e telecomunicações
  • Conectores elétricos/eletrônicos
  • Robótica
  • Produtos da fundição
  • molas Atual-levando
  • Elétrodos de soldadura
  • Rolamentos
  • Moldes plásticos
  • Componentes resistentes à corrosão
  • O parafuso da precisão fez à máquina as peças

Fotos do produto:

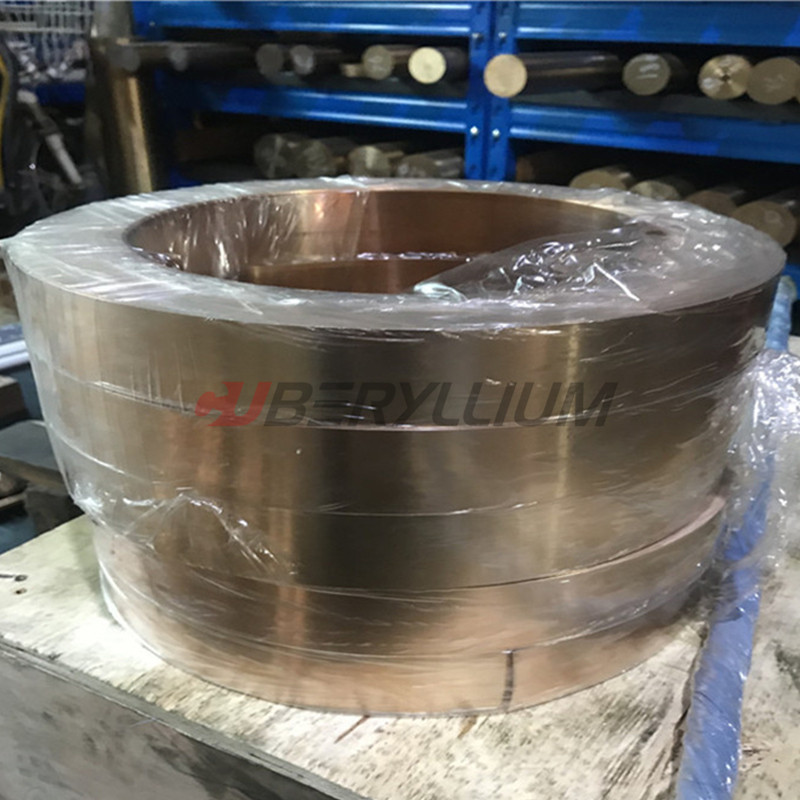

Tira de cobre endurecida do moinho de tiras da folha do cobre do berílio de CW101C C17200 XHM TM06 0



FAQ:

Q1: Poderia você produzir a tira do cobre do berílio pelo processo endurecido moinho.
A1: Sim, nós poderíamos produzir SOMOS (TM00), 1/2HM (TM01) .HM (TM04) XHM (TM06) XHMS (TM08). , nós somos a única fábrica poderíamos fazer para endurecer a tira em China.

Q2: O que é as vantagens o cobre do berílio de CUBERYLLIUM®.
A2: 1: O peso o mais grande da bobina podia ser o alcance 1200kg/Coil

2: Nós somos a única pessoa que derretendo pela fornalha semi-contínua do vácuo.

3: Superfície que lustra mais para clientes superiores.

Q3: Porque você que derrete pela fornalha semi-contínua do vácuo.
A3: Podia ser obter o lingote moldado sem gás, segregação menor, refinamento de grão

Q4: Que é os termos do pagamento?
A4: Nós aceitamos T/T, L/C, Paypal etc. Pode ser negociado quando a quantidade é diferente.

Etiquetas:

tira da liga do berílio

Tira material de cobre da liga do berílio UNSC17410

Material do cobre do berílio de CDA174 UNSC17410
