Fio de cobre ASTM B197 do berílio CuBe2 no equipamento de bobinamento convencional

Fio de cobre do berílio CuBe2 usado no equipamento de bobinamento convencional

Descrição do produto:

Nome: Fio de cobre do berílio

Categoria: CuBe2

Especificação: Diâmetro 0.1-0.8mm

Superfície: Brilhante

Estado: (TB00), 1/4H (TD01), 1/2H (TD02), 3/4H (TD03, H (TD04)

Características: De grande resistência e elestivity

Aplicação: Para o equipamento de bobinamento convencional

O ® de CUBERYLLIUM fabrica o berílio de cobre em diversas composições distintas. Este queda em duas categorias: ligas selecionadas para de grande resistência (ligas 172.173.170) e ligas selecionadas para a condutibilidade alta (ligas 751.750.741). E padrão de Gost QBe2, QBe1.9Ti para o mercado de Rússia. Igualmente liga mestra da fonte: CuBeryllium-200; CuBeryllium-275); CuBeryllium-350 e Cuberyllium-400 à fábrica global.

Composição quimica da liga de cobre do berílio CuBe2:

	Liga	CuBe2 (C17200)
	Berílio	1.80-2.00%
	Nickel+Cobalt	0,20% minutos
	Nickel+Cobalt+Iron	0,60% máximo
	Condutibilidade térmica (25°C)	°F de 60 BTU/ft hora	105 W/m K
	Coeficiente da expansão térmica	°F de 9,7 x de 10-6 in/in	°C de 17,5 x de 10-6 m/m
	Densidade	0,302 lb/in3	³ de 8,36 g/cm
	Resistividade da condutibilidade elétrica	22-28% IACS	6.2-7.8 μΩ-cm
	Módulo elástico	ksi 19.000	131 GPa
	Ponto de derretimento (barra)	1600°F	870°C

Propriedades mecânicas e elétricas do fio de cobre do berílio CuBe2:

Especificação internacional da liga de cobre do berílio CuBe2:

Nota:

ASTM: Sociedade americana para o teste e os materiais

SAE: Sociedade de coordenadores automotivos

AMS: Especificação de materiais aeroespacial (publicada pelo MAR)

RWMA: A associação dos fabricantes do soldador da resistência

Nota: Salvo disposição em contrário, o material será produzido por ASTM.

Tecnologia chave do cobre do berílio (tratamento térmico)

O tratamento térmico é o processo o mais importante para este sistema da liga. Quando todas as ligas de cobre forem hardenable pela trabalho a frio, o cobre do berílio é original em ser hardenable por um tratamento térmico simples da baixa temperatura. Envolve duas etapas básicas. O primeiro é chamado recozimento da solução e o segundo, a precipitação ou o endurecimento de idade.

Recozimento da solução

Para a liga típica CuBe2Pb) a liga é aquecida entre 720°C e 860°C. o berílio contido “é dissolvido neste momento essencialmente” na matriz de cobre (fase alfa). Rapidamente extinguindo à temperatura ambiente esta estrutura da solução contínua é retida. O material nesta fase é muito macio e dútile e pode ser prontamente frio trabalhado tirando, formando o rolamento, ou o título frio. A operação do recozimento da solução é parte do processo no moinho e não é usada tipicamente pelo cliente. A temperatura, tempo na temperatura, extingue a taxa, tamanho de grão, e a dureza é todos os parâmetros muito críticos e é controlada firmemente por ohmalloy.

Endurecimento de idade

O endurecimento de idade significativamente aumenta a força de material. Esta reação é realizada geralmente em temperaturas entre 260°C e 540°C segundo a liga e características desejadas. Este ciclo faz com que o berílio dissolvido precipite como uma fase rica do berílio (gama) na matriz e nos limites de grão. É a formação deste precipita que causa o grande aumento na força material. O nível de propriedades mecânicas alcançadas é determinado na temperatura e o tempo na temperatura. Deve-se reconhecer que o cobre do berílio não tem nenhuma característica de envelhecimento da temperatura ambiente.

Fabricação

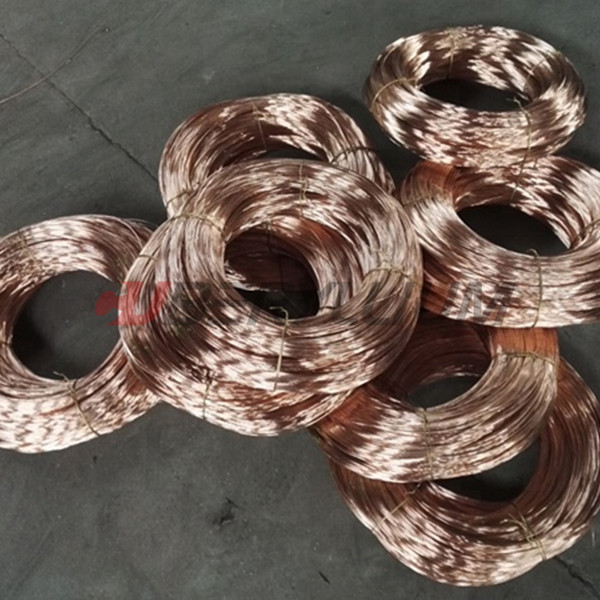

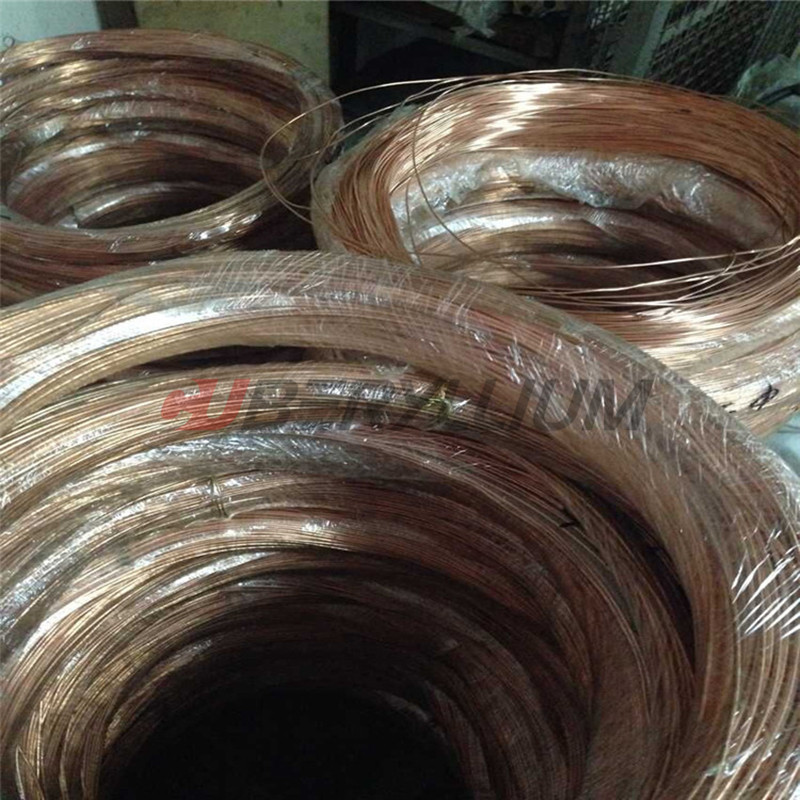

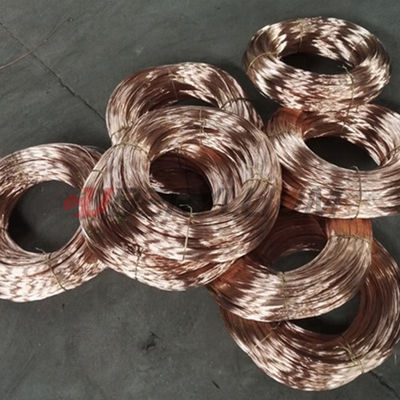

Foto do produto:

Aplicação da liga de cobre do berílio CuBe2:

Nossas ligas combinam uma escala das propriedades seriram particularmente para cumprir as exigências exigentes de muitas aplicações o automotivo, eletrônico, aeronáutico, em Oil&Gas, em relógio, nas indústrias eletroquímicas, no cobre do berílio etc. são amplamente utilizadas naqueles campos como as molas do contato em várias aplicações como conectores, interruptores, relés, etc.

FAQ:

Q1: Poderia você produzir a tira do cobre do berílio pelo processo endurecido moinho.
A1: Sim, nós poderíamos produzir SOMOS (TM00), 1/2HM (TM01) .HM (TM04) XHM (TM06) XHMS (TM08). , nós somos a única fábrica poderíamos fazer para endurecer a tira em China.

Q2: O que é as vantagens o cobre do berílio de CUBERYLLIUM®.
A2: 1: O peso o mais grande da bobina podia ser o alcance 1200kg/Coil

2: Nós somos a única pessoa que derretendo pela fornalha semi-contínua do vácuo.

3: Superfície que lustra mais para clientes superiores.

Q3: Porque você que derrete pela fornalha semi-contínua do vácuo.
A3: Podia ser obter o lingote moldado sem gás, segregação menor, refinamento de grão

Q4: Que é os termos do pagamento?
A4: Nós aceitamos T/T, L/C, Paypal etc. Pode ser negociado quando a quantidade é diferente.
