Tira Qbe1.9 0.3mmx200mm БрБНТ1.9 da liga de Coper do berílio do cubo 2 para carimbar o processo

Tira БрБНТ1.9 de Coper Qbe1.9 0.3mmx200mm do berílio do tipo de CUBERYLLIUM para carimbar o processo pelo padrão de gost

Descrição do produto:

Nome: Tira de cobre do berílio

Fita: Qbe1.9

Especificação: 0.3mmx200mm

Tolerância: +/-0.008mm

Estado: Macio, duro, envelhecendo (delicado), envelhecendo (duro)

Superfície: Brilhante/lustrado

Aplicação: Para carimbar o processo

CUBERYLLIUM ®-Qbe1.9 igualmente nomeou o cobre do berílio de Cube1.9Ti é a liga de cobre o mais geralmente utilizada do berílio e é notável para suas mais de grande resistência e dureza comparados às ligas de cobre comerciais. A liga Qbe1.9 contém aproximado. O si 0.1~0.25% do si, and1.85~2.1% de seja consegue sua resistência à tração final pode exceder 1360Mpa, quando a dureza aproximar Rockwell C45. Entrementes, a condutibilidade elétrica é um mínimo de 22% IACS na condição inteiramente envelhecida. Qbe1.9also exibe a resistência excepcional ao abrandamento de esforço em temperaturas elevados.

Introdução de liga de cobre do berílio:

Bronzeie com berílio como o elemento aditivo principal. O índice do berílio do bronze de berílio é 0,2% a 2%, e uma pequena quantidade (0,2% 2,0%) do terceiro componente do cobalto ou do níquel é adicionada. A liga pode ser reforçada pelo tratamento térmico. É uma alto-condutibilidade ideal, material elástico de grande resistência.

O bronze de berílio é não-magnético, antifaíscas, desgaste-resistente, resistente à corrosão, fadiga-resistente e esforço-abrandamento resistente. E fácil moldar e pressionar a formação. Os usos típicos de carcaças do bronze de berílio são moldes tão plásticos ou de vidro, elétrodos de soldadura da resistência, ferramentas à prova de explosões para aberturas do petróleo, e protetores de cabo submarinos.

O uso típico do bronze de berílio que processa materiais é como juncos, conectores, contatos, as molas da asseguração, as molas de lâmina e as molas de bobina, foles, foles e quadros atual-levando da ligação nos dispositivos eletrónicos.

Composição quimica da liga de cobre do berílio de Qbe1.9Ti:

Propriedades físicas típicas da liga de cobre do berílio de Qbe1.9Ti:
Densidade (g/cm3): 8,25
Módulo elástico (Gpa): 130
Condutibilidade elétrica: 22-28% IACS
Coeficiente da expansão térmica (m/m℃): 17.5x10-6

Condutibilidade térmica (25℃): 105W/m℃
Ponto de derretimento (°C): 870

Propriedades mecânicas e elétricas da tira do cobre do berílio de Qbe1.9Ti:

Padrão da liga de cobre do berílio de Qbe1.9Ti:

Tecnologia chave do cobre do berílio (tratamento térmico)

O tratamento térmico é o processo o mais importante para este sistema da liga. Quando todas as ligas de cobre forem hardenable pela trabalho a frio, o cobre do berílio é original em ser hardenable por um tratamento térmico simples da baixa temperatura. Envolve duas etapas básicas. O primeiro é chamado recozimento da solução e o segundo, a precipitação ou o endurecimento de idade.

Recozimento da solução

Para o si típico da liga CuBe1.9 (1,85 - 2,1%) a liga é aquecida entre 720°C e 860°C. o berílio contido “é dissolvido neste momento essencialmente” na matriz de cobre (fase alfa). Rapidamente extinguindo à temperatura ambiente esta estrutura da solução contínua é retida. O material nesta fase é muito macio e dútile e pode ser prontamente frio trabalhado tirando, formando o rolamento, ou o título frio. A operação do recozimento da solução é parte do processo no moinho e não é usada tipicamente pelo cliente. A temperatura, tempo na temperatura, extingue a taxa, tamanho de grão, e a dureza é todos os parâmetros muito críticos e é controlada firmemente por Cuberyllium.

Endurecimento de idade

O endurecimento de idade significativamente aumenta a força de material. Esta reação é realizada geralmente em temperaturas entre 260°C e 540°C segundo a liga e características desejadas. Este ciclo faz com que o berílio dissolvido precipite como uma fase rica do berílio (gama) na matriz e nos limites de grão. É a formação deste precipita que causa o grande aumento na força material. O nível de propriedades mecânicas alcançadas é determinado na temperatura e o tempo na temperatura. Deve-se reconhecer que o cobre do berílio não tem nenhuma característica de envelhecimento da temperatura ambiente.

Tolerância padrão da tira do cobre do berílio de Qbe1.9Ti:

A informação nova contacta por favor a information&cuberyllium.com.

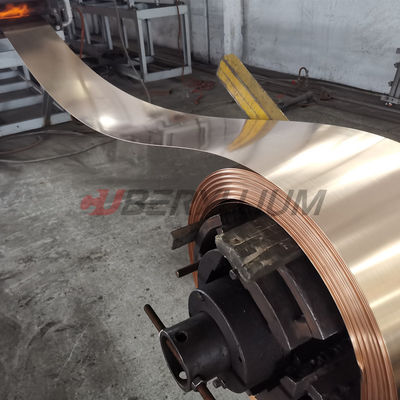

Foto do produto:

FAQ:

Q1: Poderia você produzir a tira do cobre do berílio pelo processo endurecido moinho.
A1: Sim, nós poderíamos produzir SOMOS (TM00), 1/2HM (TM01) .HM (TM04) XHM (TM06) XHMS (TM08). , nós somos a única fábrica poderíamos fazer para endurecer a tira em China.

Q2: O que é as vantagens o cobre do berílio de CUBERYLLIUM®.
A2: 1: O peso o mais grande da bobina podia ser o alcance 1200kg/Coil

2: Nós somos a única pessoa que derretendo pela fornalha semi-contínua do vácuo.

3: Superfície que lustra mais para clientes superiores.

Q3: Porque você que derrete pela fornalha semi-contínua do vácuo.
A3: Podia ser obter o lingote moldado sem gás, segregação menor, refinamento de grão

Q4: Que é os termos do pagamento?
A4: Nós aceitamos T/T, L/C, Paypal etc. Pode ser negociado quando a quantidade é diferente.
